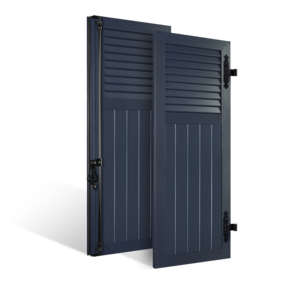

volets battants persiennés 33mm à lames à l'américaine au tiers en aluminium


Volet battant à lames à l'américaine en aluminium au tiers. Fabriqué en France, il est composé d'un cadre et de lames en aluminium extrudé d'un panneau plein rainuré.

Ce volet est fabriqué dans des dimensions sur mesure ou standard.

volet à lames à l'américaine au tiers en aluminium

volet à lames à l'américaine au tiers en aluminium VOLET ALUMINIUM PERSIENNE ESPAGNOLETTE ALUMINIUM battement volet aluminium

caracteristiques

Dimensions

Epaisseur du vantail : 33 mm
Epaisseur du panneau rainuré : 27mm
Epaisseur des parois aluminium : 0.90 mm
Largeur des traverses hautes, basses et intermédiaires : 62 mm
Largeur des montants : 62mm
Epaisseur des lames : 7 mm (pas de 50 mm)
Largeur du battement : 45 mm (recouvrement 25 mm)

Performances

Valeur delta : < 0.22 m²k/w (ne repond pas aux exigences du Crédit d'Impôt pour la Transition Energetique : CITE)
Classe de résistance aux vents : classe 5
Produit respectant les normes CE

Garanties

Nos menuiseries satisfont / répondent aux conditions techniques définies dans la norme NF-EN 13659.
Sous réserve du respect des recommandations NFDTU 34.4, notamment en matière de stockage des produits finis, de protection des bois et de pose des menuiseries, F.V.I garantit ses productions contre les vices cachés et les défauts de fabrication conformément à la législation en vigueur.

Le délai de garantie de 5 ans court à compter du jour où les produits quittent nos entrepôts.

La garantie cesse dès que le matériel est modifié ou utilisé de manière anormale. De ce fait, notre garantie ne s'applique pas aux vices dont la cause est postérieures à la date du départ de nos ateliers en cas de modification, de mauvais entretien, de mauvaise utilisation ou de réparations mal faites ainsi qu'en cas de non respect des précautions de pose.

Cette garantie ne s'applique pas aux vices apparents ou défauts de conformité n'ayant pas fait l'objet de réserves détaillées lors de la livraison.

Cotes de fabrication (cotes execution)

Hauteur mini : 590 mm - Hauteur maxi : 2990 mm
Configuration Largeur exécution en mm
1 vantail 292 à 892 mm
2 vantaux 584 à 1 784 mm
2 vantaux repliables 592 à 1 192 mm
3 vantaux repliables 884 à 1 784 mm
4 vantaux repliables 1 184 à 2 384 mm

assemblage des composants aluminium

L'isolant est rainuré et les parements sont profilés ; le tout est assemblé par colle polyuréthane. Profil d’habillage de chant en U, assemblage par coupe d'onglet à 45°, sur équerre en aluminium vissée.

Composition du volet (cotes exécution)

Cadre et lames en aluminium extrudé

Panneau rainuré et parements profilés

Montant intermédiaire à partir d'une largeur de 1090 mm
Traverse intermédiaire à partir d'une hauteur de 1740 mm

2 pentures équerres ou T jusqu’à une hauteur de 1 739 mm
3 pentures équerres ou T à partir d'une hauteur de 1 740 mm

Pentures aluminium à bout festonné diamètre 14 ou 16 mm. Réducteur de gond pour diamètre inférieur à 14 mm.

Fixation des pentures par Vis inox noire ou blanche à empreinte Torx en 6x30.

Espagnolette recoupable en aluminium

Battement rapporté et clipsé sur les volets en 2,3 ou 4 vantaux.
Pas de battement pour volet 1 vantail et 2 vantaux repliables.

coloris unis

ral9016 ral1015 ral3004 ral5003 ral5010 ral5014 ral5015 ral5024 ral6005 ral6019 ral6021 ral7016 ral8003 ral8007 ral8014

options


Pentures en T réglable variTECH
Pentures et espagnolettes blanches
Serrure 3 points
Quincaillerie de pose en fourniture (Gond, Arrêts, Butées)
Motorisation

téléchargement

Volets en aluminium persiennés à lames américaines au tiers

volets persiennés 33mm à l'américaine au tiers en alu.pdf (176 ko)Visualiser   |   Télécharger
