volets battants persiennés 33mm à lames jointives en aluminium


Volet battant à lames jointives en aluminium toutes lames. Fabriqué en France, il est composé d'un cadre et de lames en aluminium extrudé.

Ce volet est fabriqué dans des dimensions sur mesure ou standard.

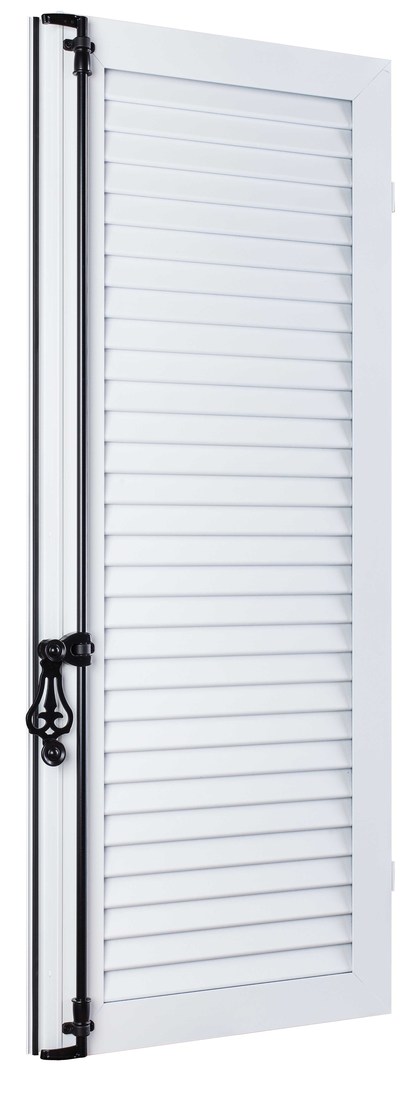

volet battant aluminium à lames jointives

volet aluminium battement ESPAGNOLETTE ALUMINIUM penture aluminium integrée penture équerre aluminium volet persienne aluminium lames jointives

caracteristiques

Dimensions

Epaisseur du vantail : 33 mm
Largeur des traverses hautes, basses et intermédiaires : 62 mm
Largeur des montants : 62mm
Epaisseur des lames : 24.8 mm (pas de 50 mm)
Largeur du battement : 45 mm (recouvrement 25 mm)

Performances

Valeur delta ∆ R : 0,08 m²k/w
Classe de résistance aux vents : classe 5
Produit respectant les normes CE

Garanties

Nos menuiseries satisfont / répondent aux conditions techniques définies dans la norme NF-EN 13659.
Sous réserve du respect des recommandations NFDTU 34.4, notamment en matière de stockage des produits finis, de protection des bois et de pose des menuiseries, F.V.I garantit ses productions contre les vices cachés et les défauts de fabrication conformément à la législation en vigueur.

Le délai de garantie de 5 ans court à compter du jour où les produits quittent nos entrepôts.

La garantie cesse dès que le matériel est modifié ou utilisé de manière anormale. De ce fait, notre garantie ne s'applique pas aux vices dont la cause est postérieures à la date du départ de nos ateliers en cas de modification, de mauvais entretien, de mauvaise utilisation ou de réparations mal faites ainsi qu'en cas de non respect des précautions de pose.

Cette garantie ne s'applique pas aux vices apparents ou défauts de conformité n'ayant pas fait l'objet de réserves détaillées lors de la livraison.

Cotes de fabrication (cotes execution)

Hauteur mini : 590 mm - Hauteur maxi : 2990 mm
Configuration Largeur exécution en mm
1 vantail 272 à 992 mm
2 vantaux 544 à 1 984 mm
2 vantaux repliables 592 à 1 224 mm
3 vantaux repliables 864 à 2 134 mm
4 vantaux repliables 1 184 à 2 434 mm

assemblage des composants aluminium

Profil d’habillage de chant en U, assemblage par coupe d'onglet à 45°, sur équerre en aluminium vissée.

Composition du volet (cotes exécution)

Cadre et lames en aluminium extrudé

Montant intermédiaire à partir d'une largeur de 1090 mm
Traverse intermédiaire à partir d'une hauteur de 1740mm

2 pentures équerres ou T jusqu’à une hauteur de 1 739 mm
3 pentures équerres ou T à partir d'une hauteur de 1 740 mm

Pentures aluminium à bout festonné diamètre 14 ou 16 mm. Réducteur de gond pour diamètre inférieur à 14 mm.

Fixation des pentures par Vis inox noire ou blanche à empreinte Torx en 6x30.

Espagnolette recoupable en aluminium

Battement rapporté et clipsé sur les volets en 2,3 ou 4 vantaux.
Pas de battement pour volet 1 vantail et 2 vantaux repliables.

coloris unis

ral9016 ral1015 ral3004 ral5003 ral5010 ral5014 ral5024 ral6005 ral6021 ral7016 ral2100 ral8014

Pentures

en T réglables VARITECH diamètre 14 en aluminium
Équerres A bout trèfle 35x4 diamètre 14 - H200xL250 en aluminium
en T réglables VARITECH diamètre 16 en aluminium
En T A bout trèfle 35x4 diamètre 14 en aluminium

Espagnolettes

Blanche ou Noire en aluminium
Blanche ou Noire en composite

Serrure 3 points

Multireverso en aluminium

Aluminium Volets persiennes

options

Pentures en T réglable variTECH
Pentures et espagnolettes blanches
Serrure 3 points
Quincaillerie de pose en fourniture (Gond, Arrêts, Butées)
Motorisation

téléchargement

Volets en aluminium persiennés lames jointives

Fiche technique volet alu lames jointives.pdf (505 ko)Visualiser   |   Télécharger
