volets battants à lames verticales 30mm à barres seules en aluminium


Volet battant en aluminium isolé, décor barres seules. Fabriqué en France, il est composé d’une âme isolante en mousse de polystyrène extrudé haute densité et de deux parements en aluminium pré-laqué ou plaxé.

Ce volet est fabriqué dans des dimensions sur mesure ou standard.

VOLET BARRES SEULES EN ALUMINIUM BLANC

VOLET BARRES SEULES EN ALUMINIUM BLANC STRUCTURE EN ALUMINIUM ISOLE EPAISSEUR  27mm PENTURE ALUMINUM espagnolette aluminium noire battement volet aluminium penture aluminium noire fixation des barres

caracteristiques

Dimensions

Epaisseur du vantail : 30 mm
Epaisseur du panneau : 27 mm
Epaisseur des parois aluminium : 0.90 mm
Largeur des lames verticales (pas des rainures) : 85 mm
Largeur des barres : 80 mm
Epaisseur des barres : 27 mm
Largeur du battement : 45 mm (recouvrement : 25 mm)

Performances

Eligible au Crédit d'Impôt pour la Transition Energetique : CITE (30%)
Valeur delta : 0.26 m²k/w
Classe de résistance aux vents : classe 5
Produit respectant les normes CE

Garanties

Nos menuiseries satisfont / répondent aux conditions techniques définies dans la norme NF-EN 13659.
Sous réserve du respect des recommandations NFDTU 34.4, notamment en matière de stockage des produits finis, de protection des bois et de pose des menuiseries, F.V.I garantit ses productions contre les vices cachés et les défauts de fabrication conformément à la législation en vigueur.

Le délai de garantie de 5 ans court à compter du jour où les produits quittent nos entrepôts.

La garantie cesse dès que le matériel est modifié ou utilisé de manière anormale. De ce fait, notre garantie ne s'applique pas aux vices dont la cause est postérieures à la date du départ de nos ateliers en cas de modification, de mauvais entretien, de mauvaise utilisation ou de réparations mal faites ainsi qu'en cas de non respect des précautions de pose.

Cette garantie ne s'applique pas aux vices apparents ou défauts de conformité n'ayant pas fait l'objet de réserves détaillées lors de la livraison.

Cote de fabrication (cotes execution)

Hauteur mini : 590 mm  -  Hauteur maxi : 2990 mm
Configuration Largeur execution en mm
1 vantail 292 à 992
2 vantaux 584 à 1 984
2 vantaux repliables 584 à 1 184
3 vantaux repliables 884 à 1 784
4 vantaux repliables 1 184 à 2 384

assemblage des composants aluminium

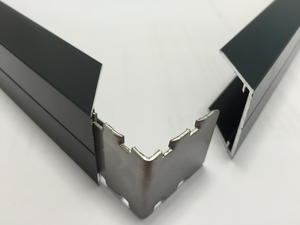

L’isolant est rainuré et les parements sont profilés ; le tout est assemblé par colle polyuréthane. Profil d’habillage de chant en U, assemblage par coupe d'onglet à 45°.

Composition du volet (cotes exécution)

2 barres 2 pentures aluminium noir à bout festonné jusqu’à une hauteur de 1 739 mm
3 barres 3 pentures aluminium noir à bout festonné à partir d'une hauteur de 1 740 mm.

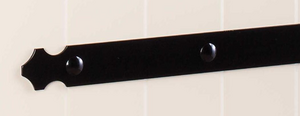

Pentures aluminium à bout festonné diamètre 14 ou 16 mm. Réducteur de gond pour diamètre inférieur à 14 mm.

Fixation des pentures par Vis inox noire ou blanche à empreinte Torx en 7x50.

Espagnolette recoupable en aluminium et matériau composite.

Battement encastré et collé sur les volets en 2,3 ou 4 vantaux.
Pas de battement pour volet 1 vantail et 2 vantaux repliables.

coloris unis

ral9016 ral1015 ral3004 ral5003 ral5010 ral5014 ral5015 ral5024 ral6005 ral6019 ral6021 ral7016 ral8003 ral8007 ral8014

coloris ton bois

tbchene_dore

options

Cintrage du volet en usine de 5 mm à 450 mm maxi
Espagnolette tout aluminium
Pentures et espagnolettes blanches
Serrure 3 points
Quincaillerie de pose en fourniture (Gond, Arrêts, Butées)
Motorisation

téléchargement

Volets en aluminium à barres seules 30mm

Volets battants lames verticales BS alu.pdf (184 ko)Visualiser   |   Télécharger
