volets battants à lames verticales 27mm à barres et écharpes en PVC


Volet battant à lames verticales en PVC, décor barres et écharpes. Il est composé d'un panneau PVC rainuré. Fabriqué en France.

Ce volet est fabriqué dans des dimensions sur mesure ou standard.

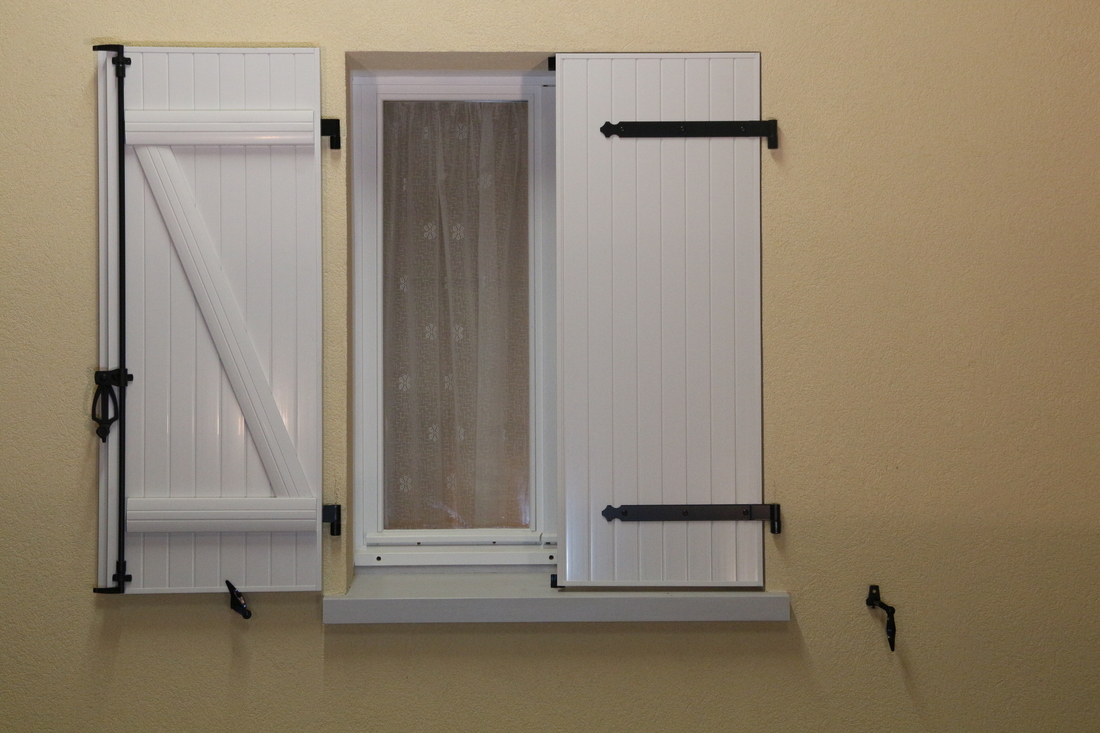

volet battant pvc à barres et écharpes

volet battant pvc à barres et écharpes barre espagnolette composite penture blanche gache composite renfort métallique (raidisseur) CONTRE PENTURE ALUMINIUM renfort PVC pour le vissagePVC Battement PVC

caracteristiques

Dimensions

Epaisseur du vantail : 27 mm
Epaisseur du panneau : 24 mm
Epaisseur des parois pvc : 1.2 mm
Largeur des lames verticales (pas des rainures) : 55 mm
Largeur des barres et écharpes : 80 mm
Epaisseur des barres : 25.3 mm
Epaisseur des écharpes : 16 mm
Largeur totale du battement : 47 mm (recouvrement 28 mm)

Performances

Eligible au Crédit d'Impôt pour la Transition Energetique : CITE (30%)
Valeur delta : 0.30 m²k/w
Classe de résistance aux vents : classe 5
Produit respectant les normes CE

Garanties

Nos menuiseries satisfont / répondent aux conditions techniques définies dans la norme NF-EN 13659.
Sous réserve du respect des recommandations NFDTU 34.4, notamment en matière de stockage des produits finis, de protection des bois et de pose des menuiseries, F.V.I garantit ses productions contre les vices cachés et les défauts de fabrication conformément à la législation en vigueur.

Le délai de garantie de 2 ans court à compter du jour où les produits quittent nos entrepôts.

La garantie cesse dès que le matériel est modifié ou utilisé de manière anormale. De ce fait, notre garantie ne s'applique pas aux vices dont la cause est postérieures à la date du départ de nos ateliers en cas de modification, de mauvais entretien, de mauvaise utilisation ou de réparations mal faites ainsi qu'en cas de non respect des précautions de pose.

Cette garantie ne s'applique pas aux vices apparents ou défauts de conformité n'ayant pas fait l'objet de réserves détaillées lors de la livraison.

Cotes de fabrication (cotes execution)

Hauteur mini : 590 mm - Hauteur maxi : 2990 mm
Configuration Largeur exécution en mm
1 vantail 292 à 992 mm
2 vantaux 584 à 1 984 mm
2 vantaux repliables 584 à 1 184 mm
3 vantaux repliables 884 à 1 784 mm
4 vantaux repliables 1 184 à 2 384 mm

assemblage des composants pvc

Profils d’habillage de chant et inférieur collés

Le profil en U supérieur est clipsé sans collage pour permettre la recoupe et l'ajustement du panneau en hauteur. Il est conseillé de le coller avec une colle pour PVC une fois la pose et les réglages terminés

Renforts métalliques verticaux (raidisseurs) en base pour les volets ton chêne, en option pour les autres couleurs.

Renforts en PVC positionnés dans les alvéoles des panneaux pour le vissage des lacets d'espagnolette et des gâches d'espagnolette

Composition du volet (cotes exécution)

2 barres + 1 écharpe et 2 pentures jusqu’à une hauteur de 1 739 mm
3 barres + 2 écharpes et 3 pentures à partir d'une hauteur de 1 740 mm

Pentures aluminium à bout festonné diamètre 14 ou 16 mm. Réducteur de gond pour diamètre inférieur à 14 mm.

Fixation des pentures par Vis inox noire ou blanche à empreinte Torx en 6x30.

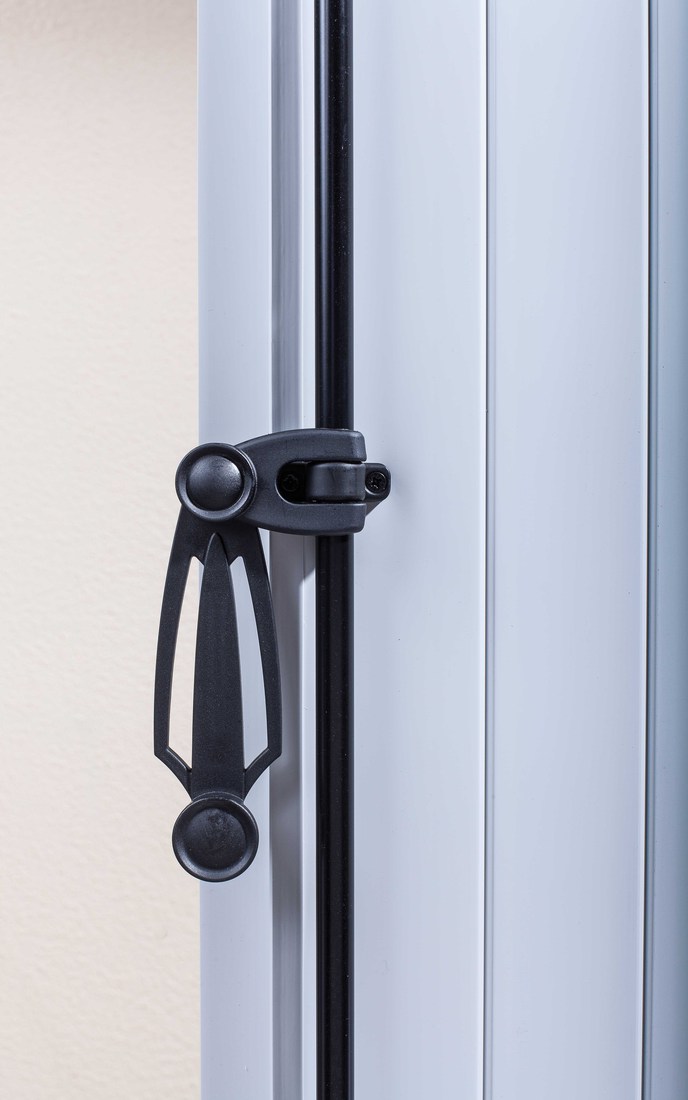

Espagnolette en aluminium et matériau composite

Battement rapporté et collé sur les volets en 2,3 ou 4 vantaux.
Pas de battement pour volet 1 vantail et 2 vantaux repliables.

coloris unis

ral9016 ral1015 ral7035

coloris ton bois

tbchene_dore tbchene_irlandais

options

Cintrage du volet en usine ou sur chantier de 5 mm à 450 mm maxi
Renforts métalliques verticaux pour les coloris unis. 2 renforts par vantail pour donner plus de rigidité aux panneaux. (les raidisseurs sont prévus en base dans les volets plaxés ton chêne)

Serrure 3pts
Quincaillerie de pose en fourniture (Gond, Arrêts, Butées)
Motorisation

téléchargement

Volets en PVC avec barres et écharpes 27mm

volets lames verticales 27mm barres et écharpes PVC.pdf (128 ko)Visualiser   |   Télécharger
