volets coulissants persiennés 33mm lames à l'américaine en aluminium


Volet coulissant en aluminium. Cadre lames à l'américaine toutes lames. Fabriqué en France, il est composé d'un cadre et de lames en aluminium extrudé assemblé par coupe d'onglet à 45 °. Le panneau est installé sur un rail coulissant par guidage haut et bas.

Ce volet est fabriqué dans des dimensions sur mesure ou standard.

caracteristiques

Dimensions

Epaisseur du vantail : 33 mm
Largeur des traverses hautes, basses et intermédiaires : 62 mm
Largeur des montants : 62mm
Largeur du montant intermédiaire : 42 mm
Epaisseur des lames : 13.2 mm (pas de 58 mm)
Largeur du battement : 50 mm (recouvrement 20 mm)

Garanties

Nos menuiseries satisfont / répondent aux conditions techniques définies dans la norme NF-EN 13659.
Sous réserve du respect des recommandations NFDTU 34.4, notamment en matière de stockage des produits finis, de protection des bois et de pose des menuiseries, F.V.I garantit ses productions contre les vices cachés et les défauts de fabrication conformément à la législation en vigueur.

Le délai de garantie de 5 ans court à compter du jour où les produits quittent nos entrepôts.

La garantie cesse dès que le matériel est modifié ou utilisé de manière anormale. De ce fait, notre garantie ne s'applique pas aux vices dont la cause est postérieures à la date du départ de nos ateliers en cas de modification, de mauvais entretien, de mauvaise utilisation ou de réparations mal faites ainsi qu'en cas de non respect des précautions de pose.

Cette garantie ne s'applique pas aux vices apparents ou défauts de conformité n'ayant pas fait l'objet de réserves détaillées lors de la livraison.

Cote de fabrication (cotes execution)

Hauteur mini : 590 mm - Hauteur maxi : 2990 mm
Configuration Largeur execution
1 vantail 590 mm à 1400 mm
2 vantaux 1200 mm à 2800 mm

assemblage des composants aluminium

Profil d’habillage de chant en U, assemblage par coupe d'onglet à 45°, sur équerre en aluminium vissée.

Composition du volet (cotes exécution)

Cadre et lames en aluminium extrudé

Traverse intermédiaire à partir d'une hauteur de 1750 mm

Montant intermédiaire à partir d'une largeur de 1020 mm

Battement rapporté et clipsé sur les volets en 2 vantaux.

coloris unis

ral9016 ral1015 ral3004 ral5003 ral5010 ral5014 ral5015 ral5024 ral6005 ral6019 ral6021 ral7016 ral8003 ral8007 ral8014

coloris ton bois

tbchene_dore

options

Conception de pose en facade ou sur dalle; avec ou sans appui
Capot aluminium laqué coloris au choix

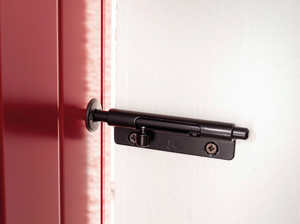

Fermeture par verrou rond en aluminium noir, gâche et poignée coquille

téléchargement

CAHIER TECHNIQUE

Prise de côtes volet coulissant.pdf (594 ko)Visualiser   |   Télécharger

Volet coulissant en aluminium à lames américaines

volets persiennés 33 mm lames à l'américaine en alu.pdf (169 ko)Visualiser   |   Télécharger
