volets battants persiennés 32mm à lames à l'américaine au tiers en bois

caracteristiques

Essences

Sapin blanc du nord certifié PEFC Epicéa de Scandinavie,
Bois exotique Méranti Light Red d'indonésie.

Dimensions

Epaisseur du vantail : 32 mm
Section des lames : 10x47mm (pas de 42mm)
Largeur des traverses intermédiaire, haute et basse : 90 mm
Largeur des montants : 70 mm
Epaisseur du panneau sapin avec plates bandes : 15 mm
Epaisseur du panneau exotique lisse : 10 mm
Largeur du battement : 45 mm (recouvrement 25 mm)

Performances

Valeur delta : < 0.22 m²k/w (ne repond pas aux exigences du Crédit d'Impôt pour la Transition Energetique : CITE)
Classe de résistance aux vents : classe 5
Produit respectant les normes CE

Garanties

Nos menuiseries satisfont / répondent aux conditions techniques définies dans la norme NF-EN 13659.
Sous réserve du respect des recommandations NFDTU 34.4, notamment en matière de stockage des produits finis, de protection des bois et de pose des menuiseries, F.V.I garantit ses productions contre les vices cachés et les défauts de fabrication conformément à la législation en vigueur.

Le délai de garantie de 2 ans court à compter du jour où les produits quittent nos entrepôts.

La garantie cesse dès que le matériel est modifié ou utilisé de manière anormale. De ce fait, notre garantie ne s'applique pas aux vices dont la cause est postérieures à la date du départ de nos ateliers en cas de modification, de mauvais entretien, de mauvaise utilisation ou de réparations mal faites ainsi qu'en cas de non respect des précautions de pose.

Cette garantie ne s'applique pas aux vices apparents ou défauts de conformité n'ayant pas fait l'objet de réserves détaillées lors de la livraison.

Cotes de fabrication (cotes exécution)

assemblage des composants bois

Assemblage des cadres à tenons et mortaises.

Montant intermédiaire :
à partir d'une largeur de 812 mm.

Traverse intermédiaire :
1 traverse en base, 2° traverse à partir d'une hauteur de 1740 mm.

Composition du volet (cotes exécution)

1/3 lames et 2/3 panneau

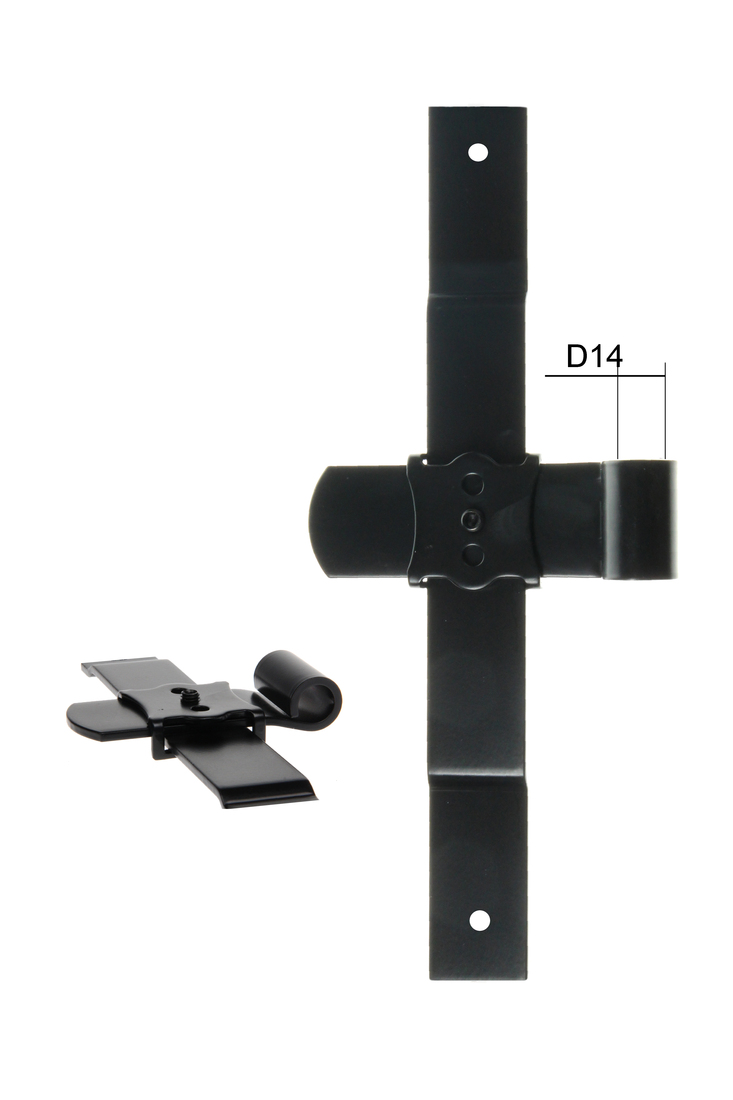

2 pentures équerre ou T jusqu’à une hauteur de 1 739 mm
2 pentures équerre et 1 penture intermediaire en T ou 3 pentures en T à partir d'une hauteur de 1 740 mm

Espagnolette ronde en acier zinguée noire ajustable en hauteur.

Pentures équerres noires à bout droit diamètre 14 ou 16 mm. Réducteur de gond pour diamètre inférieur à 14 mm.

Fixation des pentures par Vis acier noire à empreinte Torx en 7x30.

Battement rapporté et vissé sur les volets en 2,3 ou 4 vantaux.
Pas de battement pour volet 1 vantail et 2 vantaux repliables.
