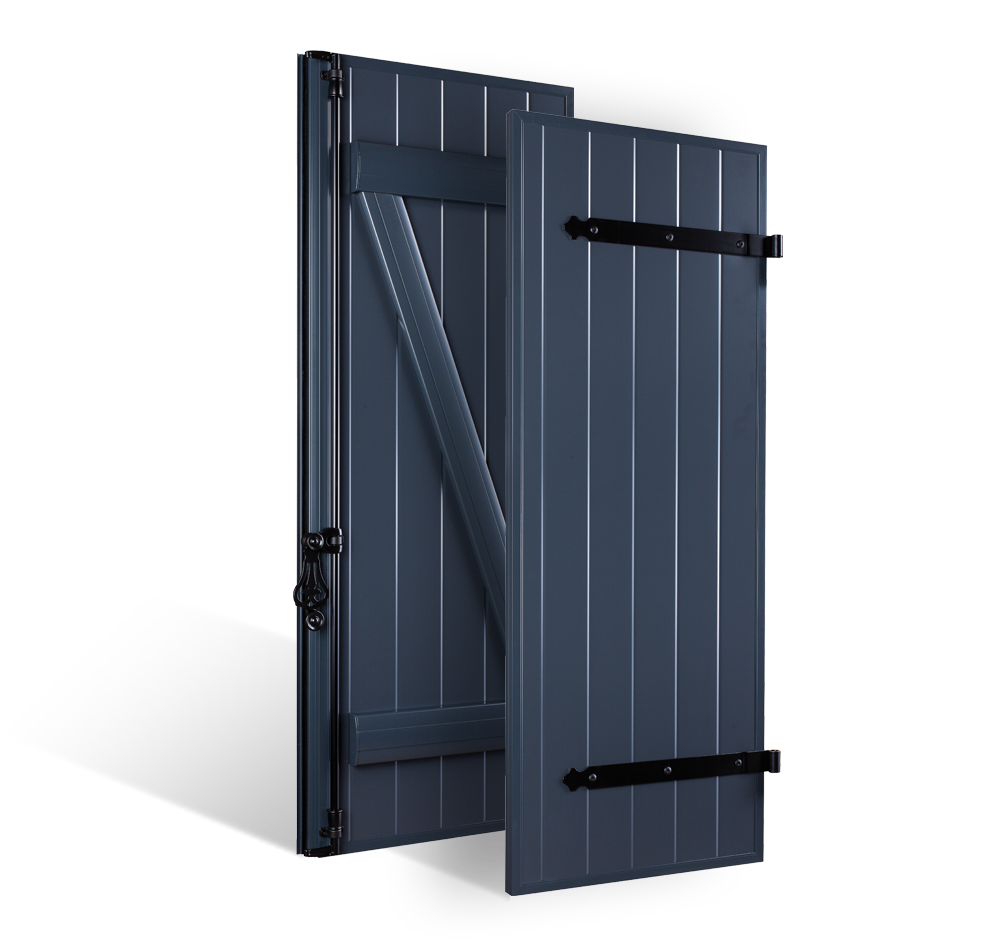

volets battants à lames verticales 30mm à barres et écharpes en aluminium


Volet battant en aluminium isolé, décor barres et écharpes. Fabriqué en France, il est composé d’une âme isolante en mousse de polystyrène extrudé haute densité et de deux parements en aluminium thermo-laqué par sublimation.

Ce volet est fabriqué dans des dimensions sur mesure ou standard.

VOLET ALUMINIUM BARRES ET ECHARPES

VOLET ALUMINIUM BARRES ET ECHARPES STRUCTURE EN ALUMINIUM ISOLE EPAISSEUR 27 mm PENTURE ALUMINUM BARRE ECHARPE ALUMINIUM volet aluminium battement espagnolette aluminium volet aluminium barre et echarpe equerre asemblage volets aluminium fixation des barres aluminium

caracteristiques

Dimensions

Epaisseur du vantail : 30 mm
Epaisseur du panneau : 27 mm
Epaisseur des parois aluminium : 0.90 mm
Largeur des lames verticales (pas des rainures) : 85 mm
Largeur des barres : 80 mm
Epaisseur des barres : 27 mm
Largeur des écharpes : 70mm
Epaisseur des écharpes : 17mm
Largeur du battement : 45 mm (recouvrement : 25 mm)

Bouchons de barres en matériau composite Noryl laqués à la couleur du volet

Performances

Valeur delta ∆ R : 0,26 m²k/w
Classe de résistance aux vents : classe 5
Produit respectant les normes CE

Garanties

Nos menuiseries satisfont / répondent aux conditions techniques définies dans la norme NF-EN 13659.
Sous réserve du respect des recommandations NFDTU 34.4, notamment en matière de stockage des produits finis, de protection des bois et de pose des menuiseries, F.V.I garantit ses productions contre les vices cachés et les défauts de fabrication conformément à la législation en vigueur.

Le délai de garantie de 5 ans court à compter du jour où les produits quittent nos entrepôts.

La garantie cesse dès que le matériel est modifié ou utilisé de manière anormale. De ce fait, notre garantie ne s'applique pas aux vices dont la cause est postérieures à la date du départ de nos ateliers en cas de modification, de mauvais entretien, de mauvaise utilisation ou de réparations mal faites ainsi qu'en cas de non respect des précautions de pose.

Cette garantie ne s'applique pas aux vices apparents ou défauts de conformité n'ayant pas fait l'objet de réserves détaillées lors de la livraison.

Cote de fabrication (cotes execution)

Hauteur mini : 590 mm  -  Hauteur maxi : 2 980 mm
Configuration Largeur execution en mm
1 vantail 225 à 1 202
2 vantaux 450 à 2 404
2 vantaux repliables 498 à 1 492
3 vantaux repliables 723 à 2 584
4 vantaux repliables 996 à 2 984

assemblage des composants aluminium

L’isolant est rainuré et les parements sont profilés ; le tout est assemblé par colle polyuréthane. Profil d’habillage de chant en U, assemblage par coupe d'onglet à 45°.

Composition du volet (cotes exécution)

2 barres 1 écharpe 2 pentures en aluminium noir ou blanc à bout festonné jusqu’à une hauteur de 1 739 mm.
3 barres 2 écharpes 3 pentures en aluminium noir ou blanc à bout festonné à partir d'une hauteur de 1 740 mm.

Pentures aluminium à bout festonné diamètre 14 ou 16 mm. Réducteur de gond pour diamètre inférieur à 14 mm.

Fixation des pentures par Vis inox noire ou blanche à empreinte Torx en 7x50.

Espagnolette recoupable en aluminium et matériau composite.

Battement encastré et collé sur les volets en 2,3 ou 4 vantaux.
Pas de battement pour volet 1 vantail et 2 vantaux repliables.

coloris unis

ral9016 ral1015 ral3004 ral5003 ral5010 ral5014 ral5024 ral6005 ral6021 ral7016 ral2100 ral8014

coloris ton bois

laqué effet bois (par sublimation)

tbchene_dore

Pentures

droites réglables variTECH en aluminium
Droites Bout trèfle Diamètre 14 en aluminium
Droites Bout trèfle Diamètre 16 en aluminium

Espagnolettes

Blanche ou Noire en aluminium
Blanche ou Noire en composite

Serrure 3 points

Multireverso en aluminium

Aluminium Volets isolés

options

Cintrage du volet en usine de 5 mm à 450 mm maxi
Espagnolette tout aluminium
Pentures et espagnolettes blanches
Serrure 3 points
Quincaillerie de pose en fourniture (Gond, Arrêts, Butées)
Motorisation

téléchargement

Volets en aluminium avec barres et écharpes 30mm

volets B&E aluminium à lames verticales 30mm.pdf (423 ko)Visualiser   |   Télécharger
