caracteristiques

Essence

Sapin blanc du nord certifié PEFC Epicéa de Scandinavie.

Dimensions

Epaisseur du vantail : 27 mm
Largeur des lames verticales de rives: ajustable en fonction de la largeur du vantail
Largeur des lames adjacentes aux lames de rives : 65mm ou 90 mm en fonction de la largeur du vantail
Largeur des autres lames verticales : 90 mm
Largeur des barres : 68 mm
Largeur des écharpes : 55 mm
Epaisseur des barres : 26 mm
Epaisseur des écharpes : 19 mm
Largeur du battement : 45 mm (recouvrement 25 mm)

Performances

Valeur delta : 0,31 m²k/w
Classe de résistance aux vents : classe 5
Produit respectant les normes CE

Garanties

Nos menuiseries satisfont / répondent aux conditions techniques définies dans la norme NF-EN 13659.
Sous réserve du respect des recommandations NF-DTU-34,4, notamment en matière de stockage des produits finis, de protection des bois et de pose des menuiseries, F.V.I garantit ses productions contre les vices cachés et les défauts de fabrication conformément à la législation en vigueur.

Le délai de garantie de 2 ans court à compter du jour où les produits quittent nos entrepôts.

La garantie cesse dès que le matériel est modifié ou utilisé de manière anormale. De ce fait, notre garantie ne s'applique pas aux vices dont la cause est postérieures à la date du départ de nos ateliers en cas de modification, de mauvais entretien, de mauvaise utilisation ou de réparations mal faites ainsi qu'en cas de non respect des précautions de pose.

Cette garantie ne s'applique pas aux vices apparents ou défauts de conformité n'ayant pas fait l'objet de réserves détaillées lors de la livraison.

Cotes de fabrication (cotes exécution)

assemblage des composants bois

Lames assemblées par rainure et languette.

Panneaux tringlés par clés métalliques pour la stabilité et la rigidité du volet :
2 tringles ou 3 tringles à partir d'une hauteur de 1 740 mm.

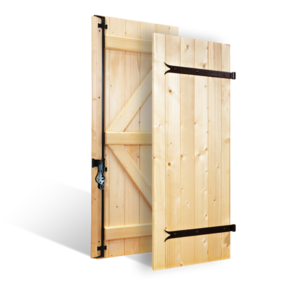

Composition du volet (cotes exécution)

3 barres 3 pentures et 2 écharpes

Pentures droites noires à bout queue de carpe diamètre 14 ou 16 mm. Réducteur de gond pour diamètre inférieur à 14 mm.

Fixation des pentures par Vis acier noire à empreinte Torx en 7x50.

Espagnolette ronde en acier zinguée noire ajustable en hauteur.

Battement rapporté et vissé sur les volets en 2,3 ou 4 vantaux.
Pas de battement pour volet 1 vantail et 2 vantaux repliables.
