Pentures Droites Bout Droit Diamètre 14 pour Vantaux Repliable en acier

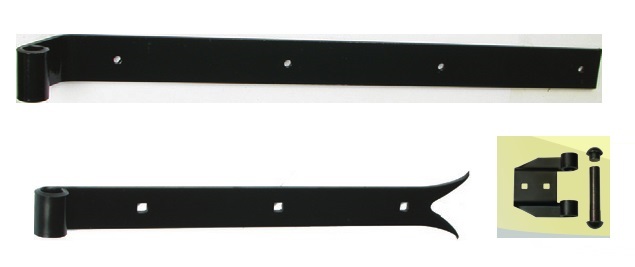

Pentures droites en acier pour vantaux repliable 2,3 ou 4 vtx.

Pentures droites en acier 40x4 à bout droit diamètre 14 pour les vantaux porteurs.

Pentures droites en acier 40x4 queue carpe pour les vantaux portés.

Possibilité en diamètre 12 avec réducteur de gonds.

Les vis de fixation ne sont pas comprises.

Vis de fixation pour volets BS ou BE

Code 521756 - Sachet 25 Vis 7x50 acier noir

Vis de fixation pour volets CP

Code 521747 - Sachet 25 Vis à douille 40mm acier noir (convient pour les volets 27mm)

Code 521748 - Sachet 25 Vis à douille 50mm acier noir (convient pour les volets 32mm)

caracteristiques

Dimensions

Vantail Porteur (pentures BD N°1)

Code Longueur L Nb Trous Lg Vtl Mini Lg Vtl Maxi
506092 420 2 360 410
506093 470 3 411 459
506094 520 3 460 510
506096 620 4 511 610
506098 720 4 611 710
506101 820 4 711 810



Vantail Porté (pentures QC N°2)

Code Longueur L Nb Trous Lg Vtl Mini Lg Vtl Maxi
506100 190 2 210 250
506102 230 2 251 379
506103 330 3 380 429
506104 380 3 430 469
506105 430 3 470 569
506106 530 4 570 669
506107 630 4 670 789
506108 730 4 790 869
506500 830 4 870 999



Charnière d'articulation

Code 506029 - pour les volets à barres seules ou à barres et écharpes

Code 506031 - pour les volets à pentures et contre pentures ou à clés

peinture thermolaquée noire

ral9005

téléchargement

Fiche technique

Pentures Droites BD Diam 14 pour Vantaux Repliable acier.pdf (154 ko)Visualiser   |   Télécharger
